Swan

SWAN (Surface waves analysis)

Potente software per l’elaborazione di dati sismici, perfetto anche per la valutazione della Vs30


SWAN è il software per analisi ed interpretazione di dati di natura sismica.

  • MASW o SASW (Multi-Channel Analysis of Surface Waves – Spectral Analysis of Surface Waves)
  • REMI (REfraction MIcrotremors)

La metodologia MASW o SASW permette una dettagliata ricostruzione della distribuzione delle velocità di propagazione delle onde superficiali (S e P) nei primi metri del sottosuolo; mentre, la tecnica REMI, permette, a scapito di una minore accuratezza nei primi metri, di raggiungere profondità maggiori. Entrambe le metodologie di indagine sono molto convenienti sia sul lato economico sia sul tempo richiesto per effettuare le misure e le analisi.

SWAN si presta a diversi livelli di utilizzo, senza per questo compromettere la qualità dei risultati ottenuti. E’ un potente strumento sia per chi e’ interessato ad approfondire le conoscenze in materia sismica, sfruttando l’utilità dei vari strumenti messi a disposizione; sia per il professionista che si vuole limitare ad una semplice e veloce interpretazione dei dati di campagna raccolti.

SWAN E LE NUOVE NORME TECNICHE N.T.C. 2018:

SCARICA LA NOTA TECNICA ESPLICATIVA SU COME CALCOLARE LA NUOVA Vs30 (velocità equivalente):

CLICCA QUI



Principali Caratteristiche

  • Analisi di sezioni bidimensionali del terreno su dati raccolti mediante acquisizioni multiple, ottenute tramite la traslazione dell’array dei ricevitori.

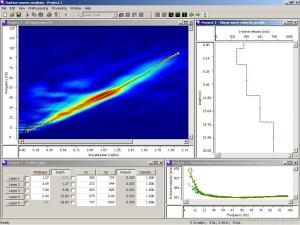

  • Interfaccia grafica studiata per rendere semplice l’uso degli strumenti disponibili, come:
    • L’impostazione dei parametri che definiscono il modello sintetico per l’inversione del modello del terreno in modalità interattiva.
    • Picking dello spettro per l’estrazione della curve di dispersione.
    • Editing della curva di dispersione sperimentale.

  • Algoritmi di calcolo completi, veloci ed efficienti:

    • calcolo spettro FK, FV, FX.
    • molteplici finestre di windowing (boxcar, hamming, hanning, blackman,…).
    • parametrizzazione del modello sintetico del terreno fino a 30 strati.
    • controllo dei principali parametri dell’inversione (numero massimo delle iterazioni, tolleranza sui parametri, quantificazione del disturbo).
  • Esportazione delle immagini nei più comuni formati grafici.

  • Editing della curva di dispersione sperimentale.

Download Swan

Scarica la versione DEMO gratuita di SWAN, o la versione FULL (che richiede regolare licenza e chiavetta USB di protezione).
La versione DEMO ha solo alcune limitazioni rispetto alla versione FULL: non si possono salvare le elaborazioni, scade dopo 50 ore di funzionamento (in pratica evitando di lasciare inutilmente il programma aperto si puo’ continuare ad usarlo per mesi), non si puo’ modificare manualmente la tabella del modello sintetico, e altre piccole limitazione che pero’ non impediscono la valutazione del software.
(Per il vecchio sistema operativo Windows XP è consigliabile scaricare questa versione di SWAN DEMO e FULL)

Segui queste istruzioni se hai problemi ad installare SWAN.

Per problemi con i drivers della chiavetta USB di protezione è possibile provare a sostituire quelli distribuiti con SWAN con quelli del produttore, che potrebbero essere piu’ aggiornati. Aprire l’applicazione, disinstallare quelli gia’ presenti sul computer (Uninstall), rilanciare l’applicazione e installare i driver (KEYLOK 2 USB , Standalone), quindi inserire la chiavetta nel computer, attendere qualche secondo, e avviare SWAN.

Scarica il tutorial (dati esemplificativi con descrizione dettagliata della procedura di interpretazione).

Infine qui trovi alcune note sulla teoria REMI [ITA] [ENG]

Elaborazione dati di campagna

L'elaborazione dati di campagna si compone delle seguenti fasi:

  • Pre-processing, per:

    • Pulizia da fenomeni di disturbo sul segnale utile, dovuto a sorgenti ambientali non controllabili.
    • Assemblaggio di array virtuali, per ovviare alla limitazione del numero di geofoni disponibili in campagna.

  • Analisi spettrale, mediante FFT, del sismogramma ottenuto, condotta mediante l’utilizzo di vari parametri matematici, che consentono di adattarsi alle esigenze dell’utente.

  • Estrazione (manuale od automatica) della curva di dispersione sperimentale, e sua visualizzazione nel dominio della frequenza o della lunghezza d’onda.

  • Generazione di una curva di dispersione, basata su modello sintetico del terreno, mediante la caratterizzazione, per ciascuno strato, dello spessore dello strato stesso, della velocità delle onde S, della velocità delle onde P, della densità del terreno.

  • Inversione del modello sintetico in modalità interattiva o automatica (inversione basata sulle velocità delle onde S o sugli spessori degli strati).

  • A seguito della interpretazione eseguita viene fornito anche il valore della Vs30 del sito, consentendone la classificazione secondo le normative tecniche, attualmente in corso, in materia di progettazione antisismica.

Basi scientifiche dei nostri algoritmi

Rix, G.J. and Lai, C.G.
Model-Based Uncertainty in Surface Wave Inversion
Proceedings, GeoCongress 2006, “Geotechnical Engineering in the Information Technology Age”, Atlanta, February 26-March 1, 2006. Paper Reference No. 11904.

Lai C.G., Wilmanski K. (Editors)
Surface Waves in Geomechanics: Direct and Inverse Modeling for Soils and Rocks, CISM Lecture Notes No. 481, CISM-Springer Verlag, pp. 385, ISBN: 3-211-27740-4. CD with software programs for surface wave analysis is included.

Lai, C.G.
“Chapter 3 – Surface Waves in Dissipative Media: Forward and Inverse Modelling” in Surface Waves in Geomechanics: Direct and Inverse Modeling for Soils and Rocks. Edited by C.G. Lai and K. Wilmanski, CISM Lecture Notes Vol. No. 481, Springer-Verlag, pp. 385, October 2005. ISBN: 3-211-27740-4. CD with software programs for surface wave analysis is included.

Rix, G.J.
“Chapter 3 – Near-Surface Site Characterization Using Surface Waves” in Surface Waves in Geomechanics: Direct and Inverse Modeling for Soils and Rocks. Edited by C.G. Lai and K. Wilmanski, CISM Lecture Notes Vol. No. 481, Springer-Verlag, pp. 385, October 2005. ISBN: 3-211-27740-4. CD with software programs for surface wave analysis is included.

Lai, C.G., Foti, S., Rix, G.J.
Propagation of Data Uncertainty in Surface Wave Inversion
Journal of Environmental and Engineering Geophysics, 10(2), pp. 219-228, July 2005.

Lai, C.G., Rix, G.J., Foti, S., Roma, V.
Simultaneous Measurement and Inversion of Surface Wave Dispersion and Attenuation Curves
Soil Dynamics and Earthquake Engineering, Vol. 22, No. 9-12, pp. 923-930, October-December 2002.

Rix, G.J., Lai, C.G., Spang, A.W.
In Situ Measurements of Damping Ratio Using Surface Waves
Journal of Geotechnical and Geoenvironmental Engineering, ASCE, Vol. 126, No.5, pp. 472-480, May 2000.

Lai, C.G., Foti, S., Godio, A., Rix, G.J., Sambuelli, L., Socco, V.
Geotechnical Site Characterization Using Geophysical Techniques
Italian Geotechnical Journal, RIG, Special Publication, No.3, pp. 99-118, September 2000, Specialty Panel of 20th Italian National Conference on Geotechnics, Parma, Italy, September 22-25, 1999 (in Italian).

Lai, C.G.
Spectral Analysis of Surface Waves – Active Methods – Technical Recommendations
Italian Geotechnical Journal, RIG, No.4, pp. 201-212. December 2000.

Lai, C.G., Rix, G.J.
Inversion of Multi-Mode Effective Dispersion Curves
Proceedings, 2nd International Symposium on Pre-Failure Deformation Characteristics of Geomaterials, IS Torino 99, Torino, Italy, September 26-29, 1999, Vol. I, pp. 411-418.

Lai, C.G., Rix, G.J.
Simultaneous Inversion of Rayleigh Phase Velocity and Attenuation for Near- Surface Site Characterization
Contract Report prepared for the National Science Foundation under Grant No. CMS-9402358, and the U.S. Geological Survey, Department of Interior, Award No. 1434-95-G-2634, Report No. GIT-CEE/GEO-98-2, July, 1998, pp. 258.

Strobbia, C.
Surface wave methods: acquisition, processing and inversion,
Ph.D. Thesis, Politecnico di Torino, Italy, 2003.
